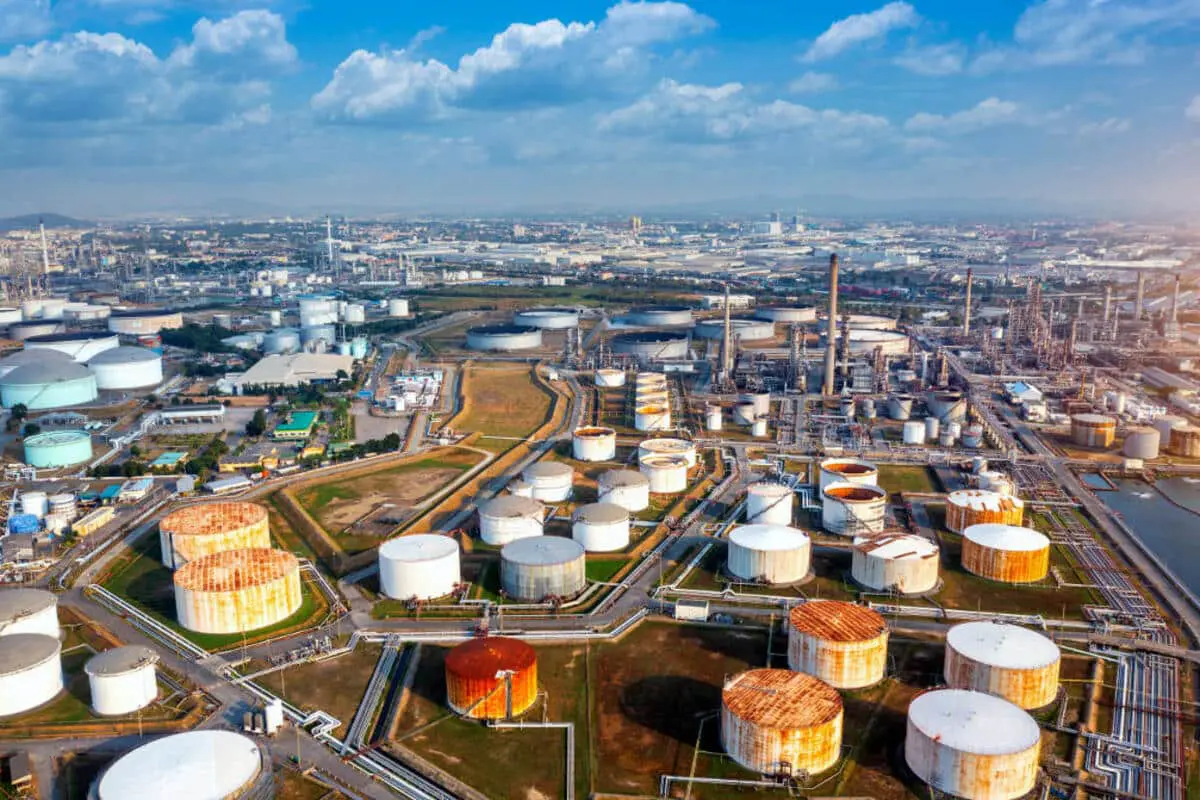

В России безопасность объектов хранения нефти и нефтепродуктов остается одной из ключевых задач отрасли. Ведь по всей стране работают десятки крупных нефтеперерабатывающих предприятий, а количество резервуаров для хранения топлива, включающих и объекты автозаправочных станций, исчисляется тысячами. К сожалению, ежегодно фиксируются десятки аварий на подобных сооружениях, и значительная их часть связана с просадкой оснований под емкостями. Проблема особенно актуальна для территорий, где преобладают глинистые грунты, а это более 40% поверхности страны.
Располагаясь в зонах с водонасыщенными глинами, резервуары подвергаются воздействию специфических свойств местных почв: под нагрузкой такие основания необратимо сжимаются, теряя свою первоначальную форму. Каждый этап заполнения и опустошения резервуара сопровождается циклом нагружения и последующего снятия нагрузки, но земля прекращает полностью восстанавливать структуру после каждого цикла. В итоге за годы эксплуатации происходит накопление микродеформаций, приводящее к нарушению геометрии сооружений, появлению трещин и, в конечном счете, к угрозе аварий с большими убытками для экономики и окружающей среды.
Современные вызовы укрепления оснований нефтехранилищ
Сегодняшние методы укрепления грунтов оснований — укладка щебеночных подушек, их замена или уплотнение — лишь частично защищают от последствий длительной эксплуатации резервуаров. Причина в том, что эти способы не учитывают постепенное потерю несущей способности почвы в условиях циклических нагрузок: изначально плотная и устойчивая глина со временем становится все менее способной противостоять нагрузкам из-за внутреннего разрушения структуры. Особенно критична ситуация на участках со слабыми, насыщенными водой грунтами, где традиционные меры не могут обеспечить долгосрочную стабильность.
Инновация Пермского Политеха: расчет с помощью PLAXIS 2D
Специалисты Пермского Политеха нашли способ вывести качество проектирования нефтехранилищ на новый уровень благодаря применению современной методологии моделирования грунтовых оснований. Основу инновации составили эксперименты с типичными для России аллювиальными глинами — именно такие отложения встречаются в бассейнах крупных рек, поблизости которых располагается немало критически важных инфраструктурных объектов. Как объект исследований отбирались образцы в трех состояниях: от густых и пластичных до текучих и жидких, что позволило оценить поведение почвы на разных стадиях её водонасыщения.
Используя одометр — специализированный лабораторный прибор, имитирующий давлением вес настоящих резервуаров — ученые поочередно подвергали почву циклам нагружения и разгрузки. Через каждый цикл исследователи фиксировали, насколько изменялись свойства и структура почвы, а также её способность восстанавливаться. Уже после нескольких десятков испытаний выявилась настораживающая тенденция: с каждым новым циклом несущая способность основания существенно снижалась, а необратимые деформации накапливались, схожие с эффектом усталости у металлов, когда после множества сгибаний материал внезапно ломается.
Разработка методики точного предсказания просадки
Результаты экспериментов легли в основу усовершенствованных расчетов, построенных на современных программных комплексах, таких как PLAXIS 2D. Новый подход позволяет с высокой точностью — не менее 99% — спрогнозировать, как поведут себя основания под многотонными резервуарами в течение срока эксплуатации объекта. Прежде всего, методика учитывает постепенное накопление микродеформаций и особенности циклического воздействия, которые прежде не включались в стандартные проекты.
Модели, созданные в PLAXIS 2D, учитывают геометрию резервуаров, геологические характеристики площадки, особенности водонасыщенных глин и реальное количество циклов нагружения-освобождения. Такая предиктивная диагностика дает инженерам возможность уверенно планировать меры по усилению оснований и выбирать места строительства с заведомо минимальными рисками для будущей эксплуатации. Это не только повышает надежность инфраструктуры, но и экономит немалые средства, предотвращая расходы на дорогостоящий ремонт и ликвидацию последствий аварий.
Выигрывают все: экология, экономика и безопасность
Внедрение новых расчетных методик на базе PLAXIS 2D и глубокий анализ поведения аллювиальных глин позволяет существенно повысить безопасность промышленных объектов и окружающей среды. Своевременное выявление рисков проседания еще на стадии проектирования защищает от потенциальных экологических катастроф и резких финансовых потерь. По всей стране инженеры получают эффективный инструмент, делающий строительство и эксплуатацию нефтехранилищ предсказуемыми и прозрачными с точки зрения технических рисков.
Команда Пермского Политеха продолжает совершенствовать свои разработки, распространяя инновационные принципы надежного проектирования оснований на широкие отраслевые стандарты. Таким образом, российская наука уверенно прокладывает путь к безопасному будущему нефтегазовой отрасли, внося существенный вклад в устойчивое развитие энергетики и сохранение окружающей среды для будущих поколений.
Научное сообщество продолжает делать значимые шаги в области моделирования и прогнозирования поведения оснований под крупными промышленными сооружениями. Благодаря современным лабораторным исследованиям и инновационным методикам цифрового моделирования появилась возможность существенно точнее рассчитывать поведение грунта под нефтяными резервуарами. Научная команда внедрила в геотехнический комплекс PLAXIS 2D данные детальных лабораторных экспериментов, что позволило создать уникальную цифровую модель резервуара объемом 3000 м³. Этот подход открыл новые горизонты для понимания взаимодействия между строительными конструкциями и грунтовыми основаниями.
Современные решения для прочности оснований
Одним из важнейших достижений этого исследования стала разработка двух универсальных формул, соединяющих характеристики почвы и прогнозируемую величину ее осадки. Первая формула опирается на laboratory data и предназначена для оценки деформационных возможностей конкретных образцов глины. Вторая формула, появившаяся благодаря численному моделированию в PLAXIS 2D, напрямую позволяет оценить осадку уже всего резервуара. Преимущество этих формул — их простота и высокая точность: для расчетов необходим всего один измеряемый параметр — показатель текучести глины. Использование такого подхода обеспечивает достоверный прогноз поведения основания под воздействием сооружения в 99% случаев, что подтверждает качество и практическую пользу новых методик.
Индивидуальный подход к каждому типу грунта
В разработке цифровой модели ученые отошли от привычной практики использования обобщённых средних характеристик почвы. Вместо этого виртуальная модель была тонко откалибрована на основе реальных лабораторных показателей для каждого типа глины. Такой индивидуализированный калькулятор деформаций позволил смоделировать двадцать последовательных процессов полного наполнения и опорожнения резервуара, что позволило учёным детально проанализировать накопление деформаций и понять, как на них влияет циклическая нагрузка.
В ходе такого анализа выяснилось: максимальная осадка формируется в течение первых 7-9 циклов эксплуатации резервуара, составляя до 93% всей необратимой деформации. Затем грунт ведет себя подобно сжатой пружине — после выгрузки резервуара он заметно восстанавливается, но при этом каждая новая операция всё же добавляет к общей осадке доли миллиметров. Такой сценарий предсказуемого и управляемого поведения основания существенно увеличивает надёжность и долговечность эксплуатации нефтяных резервуаров.
Долгосрочное прогнозирование и новые стандарты безопасности
Применение цифровых двойников позволило впервые провести точную оценку риска просадки на весь срок службы промышленного объекта. В отличие от традиционных методов, которые учитывают преимущественно начальные свойства почвы, новейшие подходы позволяют видеть всю картину с учетом эффекта «усталости» грунта от периодических нагрузок. Это уникальное преимущество делает возможным не только оптимальное проектирование новых объектов, но и предоставление прогнозов для уже действующих сооружений, что значительно снижает вероятность возникновения аварийных ситуаций.
Расчеты показали: именно первые десять циклов эксплуатации резервуара вызывают около 10% дополнительной осадки относительно ожидаемого максимума. А при продолжении моделирования до двадцати циклов эта цифра падает до 2,4–4,1%. Это объясняется тем, что большие пласты грунта в реальных условиях гораздо эффективнее переносят нагрузки и «гасят» их иным способом, чем лабораторные мини-образцы. Таким образом, состояние основания в промышленных масштабах всегда лучше, чем можно было бы предположить по результатам опытов с небольшими объемами грунта.
Особенности работы со слабыми и водонасыщенными глинами
Во время расчетов особое внимание ученые уделяли слабым водонасыщенным глинам, так как именно такие основания давали максимально возможную осадку, местами выходящую за рамки стандартов безопасности. Решение подобных задач диктует необходимость использования специальных строительных технологий: если планируется возведение резервуаров на подобных грунтах, инженерам стоит учитывать мероприятия по усилению основания. На практике это может быть полная или частичная замена слабого слоя, обустройство дренажных или щебеночных подушек, а также применение современных геосинтетических армирующих материалов — полимерных сеток и тканей, способных значительно повысить устойчивость основания. Все эти решения открывают новые возможности для оптимального проектирования надежных и долговечных объектов в самых разных геологических условиях.
Позитивные перспективы для строительной отрасли
В целом накопленный опыт работы с современными цифровыми моделями и использование свежих лабораторных данных позволяет с уверенностью сказать: строительство промышленных резервуаров становится все более технологичным и безопасным. Появление простых и точных формул для расчета осадки существенно упрощает инженерные расчеты и минимизирует риски при проектировании. А индивидуальный подход к каждому типу грунта и постоянное совершенствование методов анализа способствуют росту качества и надежности всех сооружаемых объектов. Наука продолжает прокладывать путь к эффективным и безопасным решениям, а значит, у строительной отрасли впереди множество успешных проектов и свершений.
Уникальная методика, разработанная учёными ПНИПУ, позволяет с высокой точностью предсказывать осадку грунта под резервуарами на протяжении всего срока их эксплуатации. Благодаря этим современным инженерным решениям нефтяные компании могут рационально распределять ресурсы, избегая ненужных затрат на избыточное укрепление оснований в случаях, когда это не требуется. Такой научный подход обеспечивает устойчивость и долговечность конструкций, а также значительно повышает уровень безопасности для окружающей среды и жителей близлежащих населённых пунктов.
Инновации для устойчивого будущего
Внедрение новых технологий в область прогноза поведения грунтов под промышленными сооружениями помогает предотвратить возможные аварийные ситуации, связанные с разливами нефтепродуктов. Это не только благоприятно сказывается на экологии, но и снижает финансовые риски для предприятий. Эффективное управление инженерными задачами способствует повышению общего уровня безопасности и экологической ответственности промышленности.
Новые горизонты в проектировании резервуаров
Прогнозирование осадки оснований при строительстве резервуаров — важнейшая часть инженерного проектирования. Теперь появившаяся возможность комплексно анализировать и учитывать характеристики грунтов позволяет строить объекты с оптимально рассчитанными параметрами. Надёжность, долговечность и безопасность становятся приоритетами, что открывает перед российскими и мировыми компаниями новые перспективы развития и успешного внедрения экологически безопасных технологий.
